(107.03.05) 台中科技廠冷卻水不斷水開孔及阻斷工程

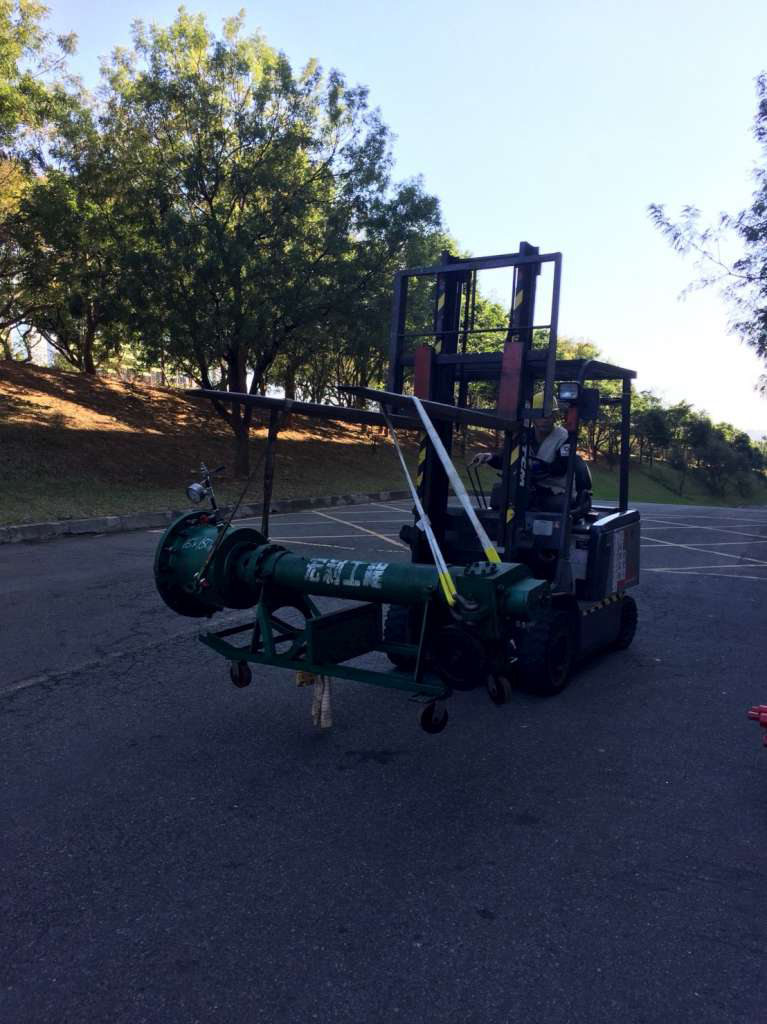

開孔機具入廠搬運

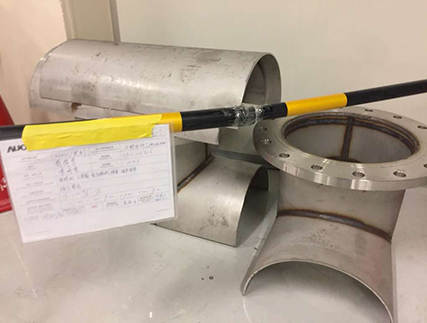

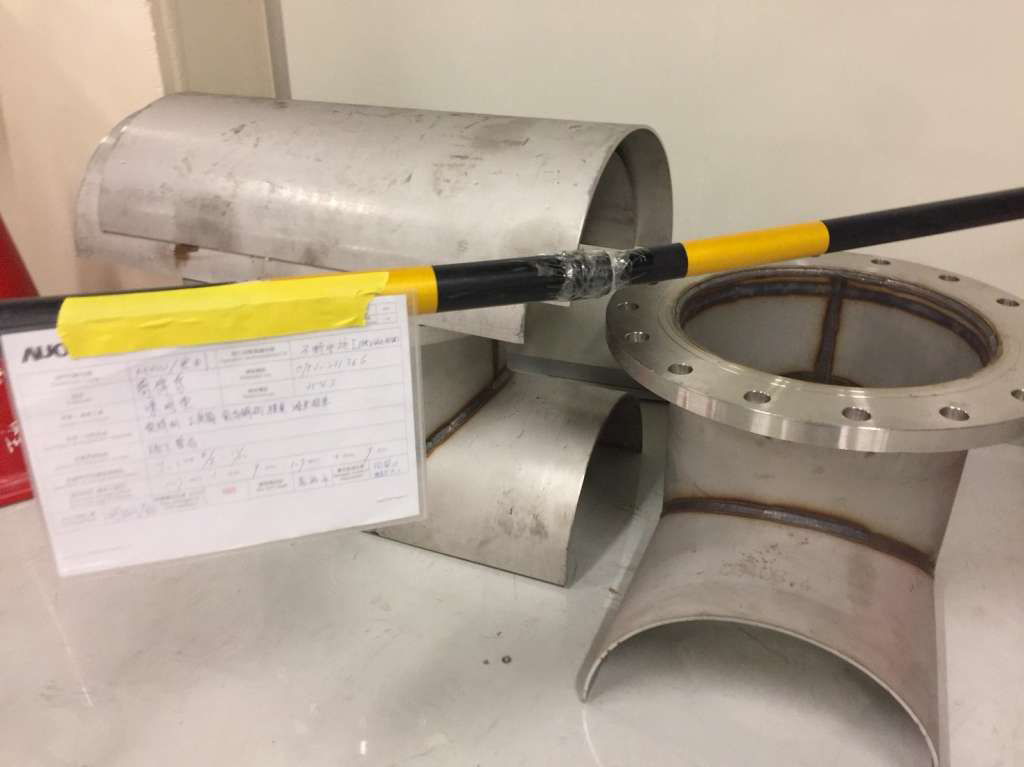

插管模具預製完成放至現場

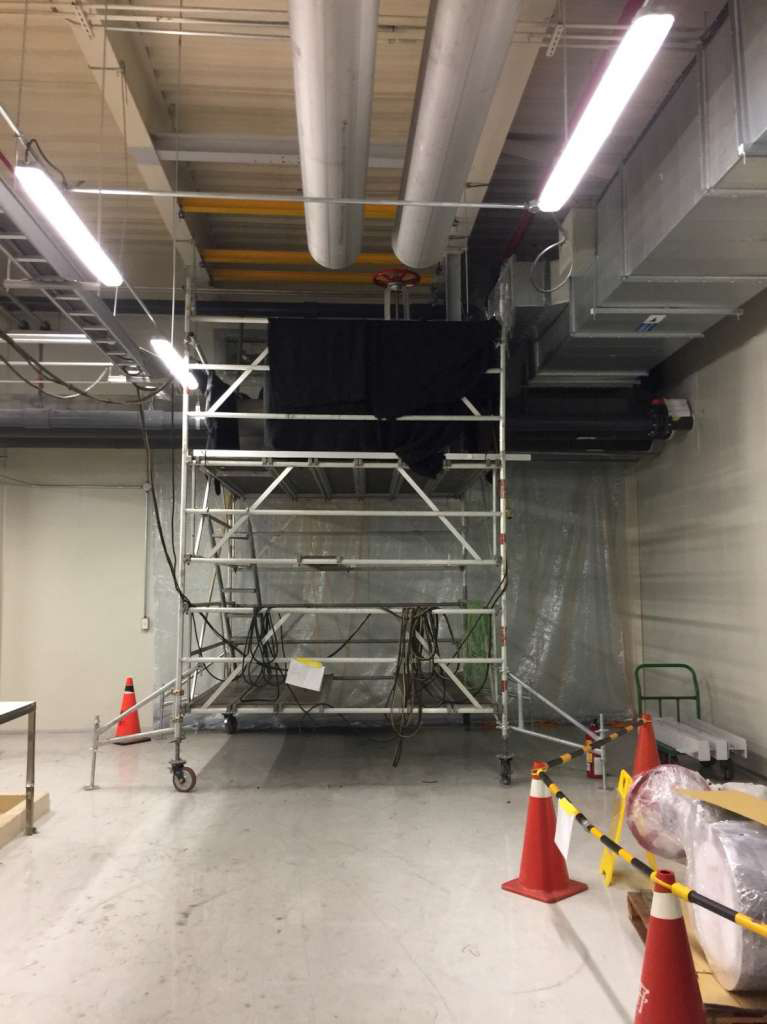

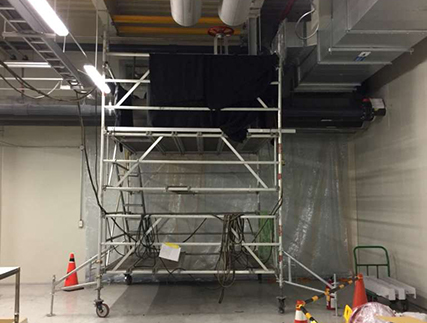

焊接前，防火毯舖設五面防護

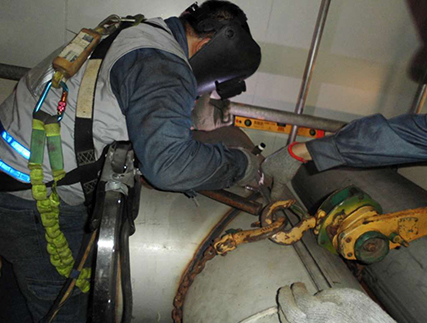

Tie-In點人員進行焊接作業

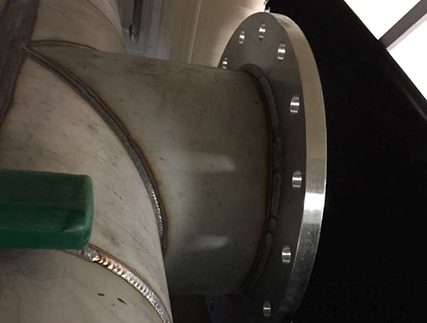

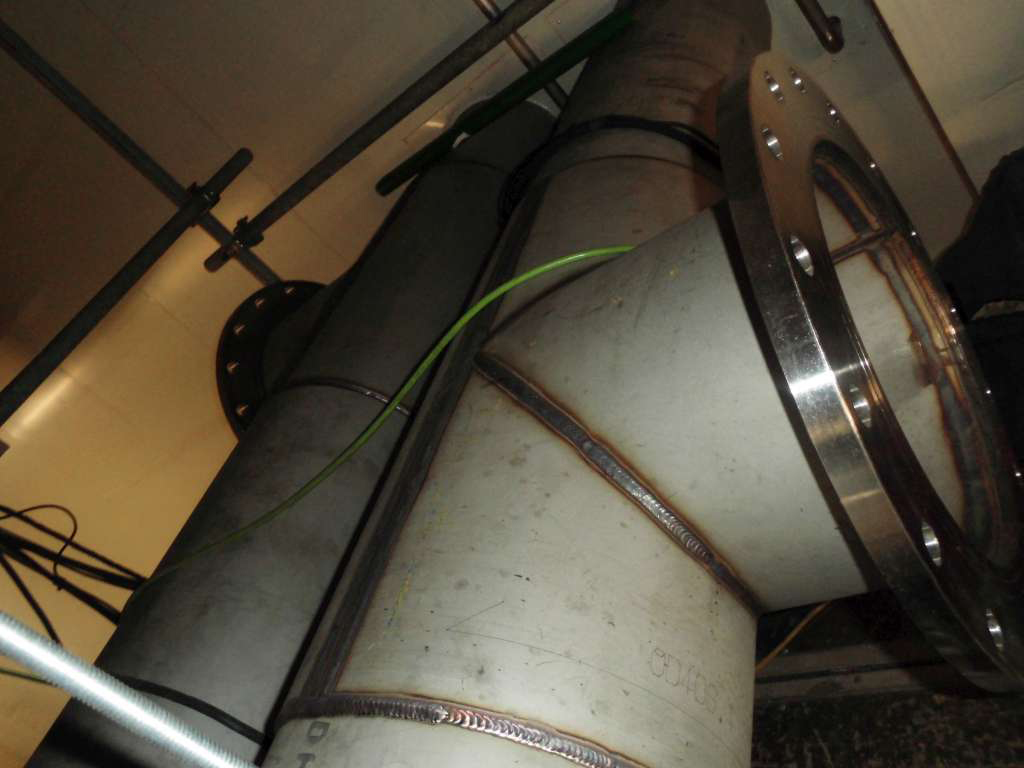

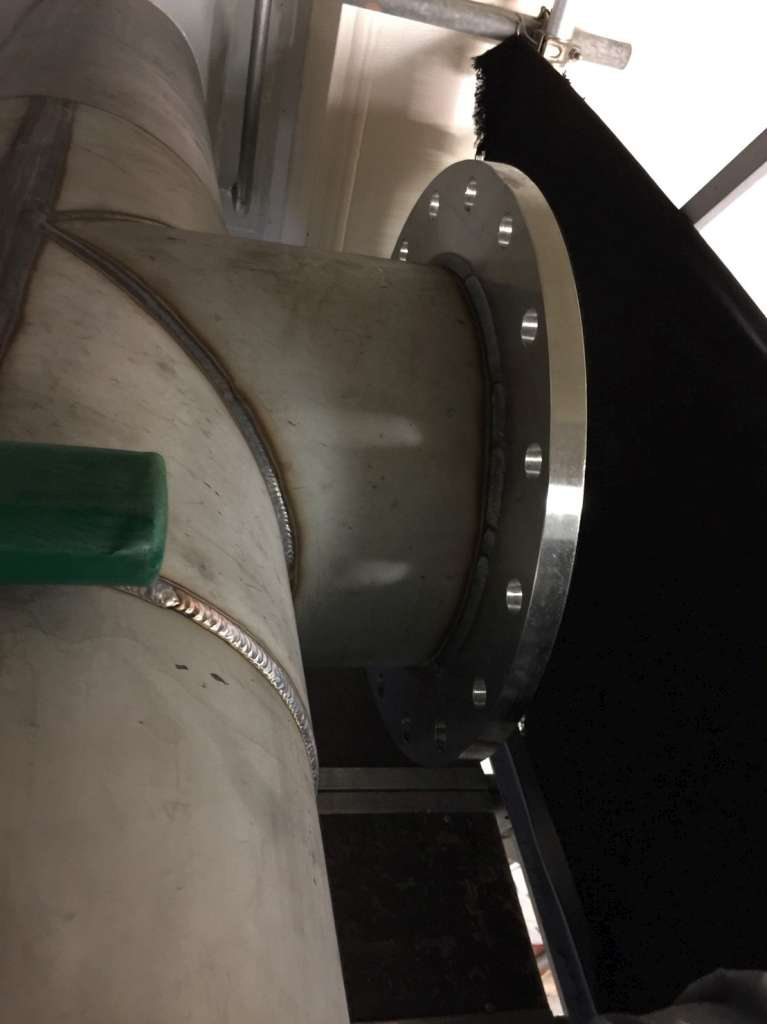

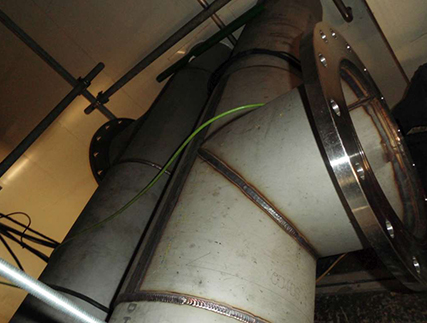

Tie-In點焊接完成

先以目視檢查焊道有無缺陷

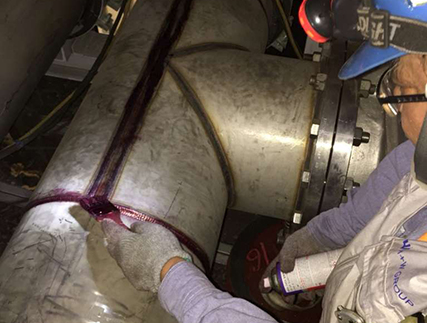

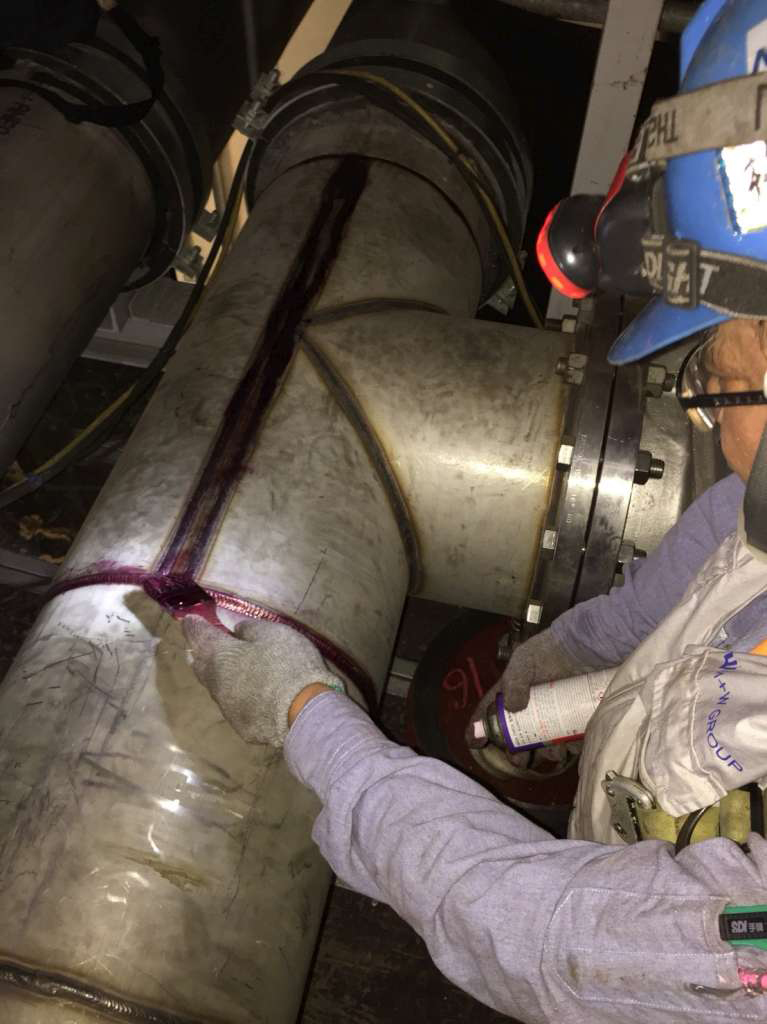

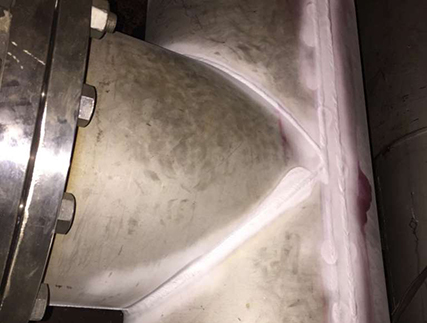

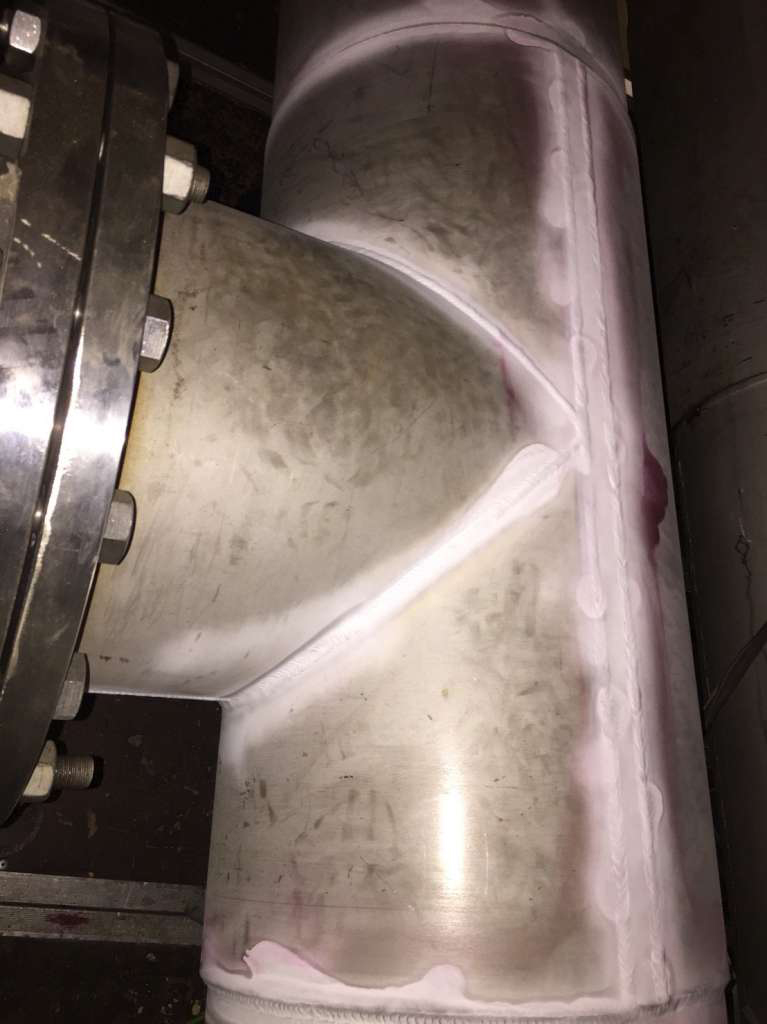

針對焊道進行液滲檢測(PT)

針對焊道進行液滲檢測(PT)

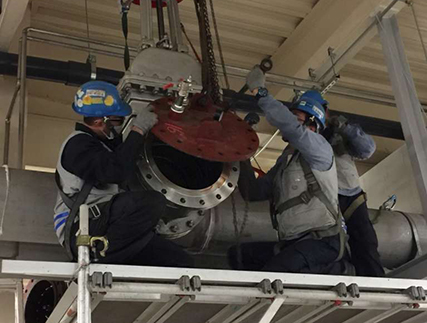

閘閥吊裝作業，並進行試壓

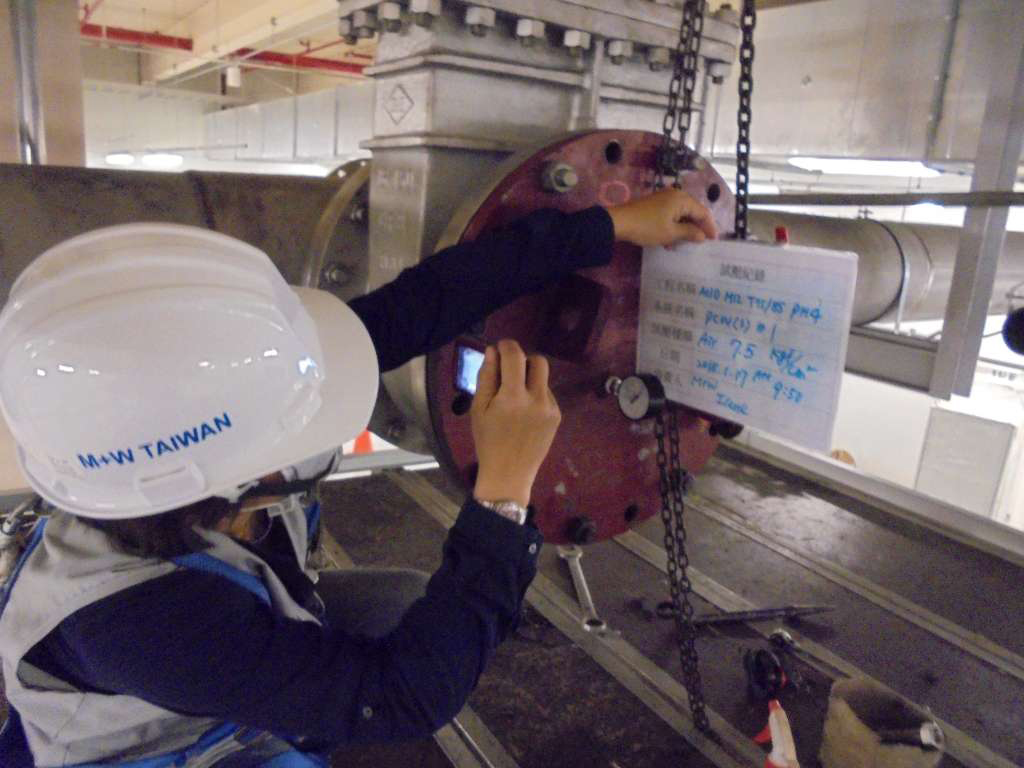

會同QC人員進行試壓記錄

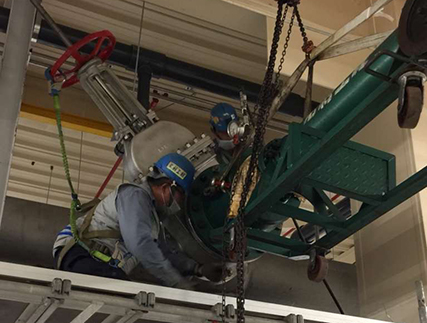

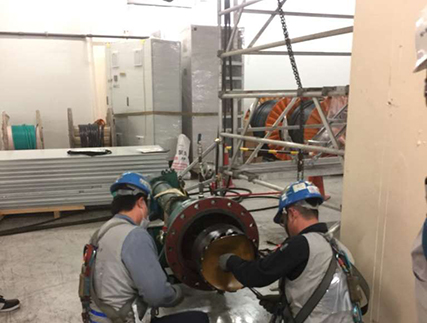

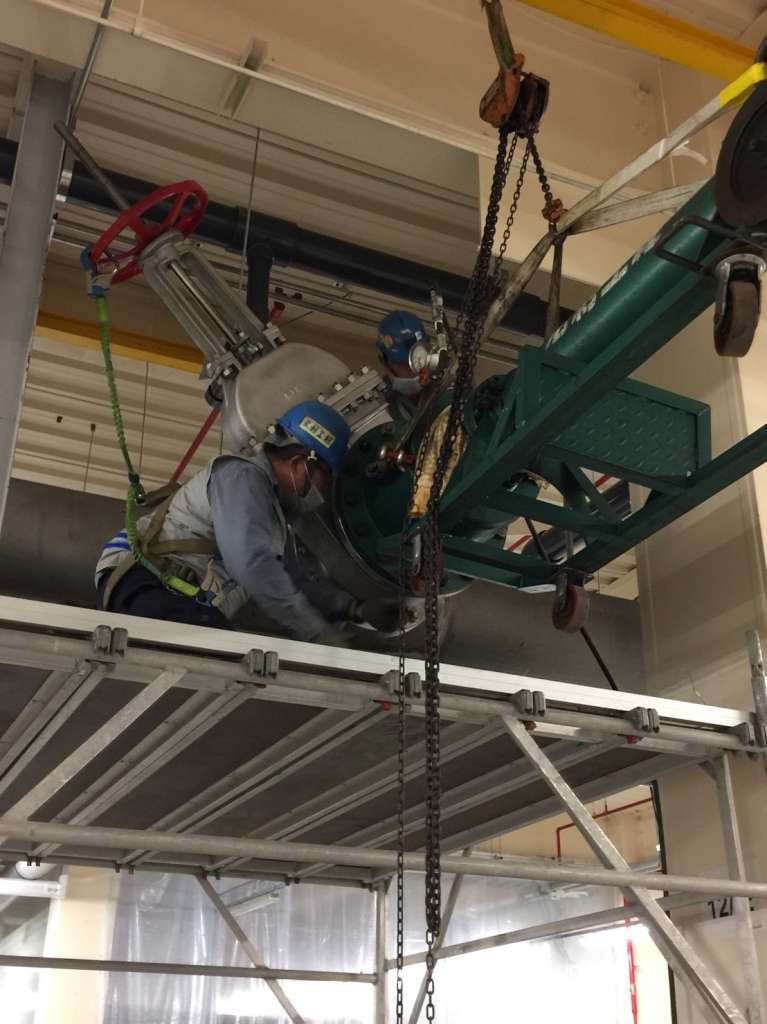

安裝開孔機

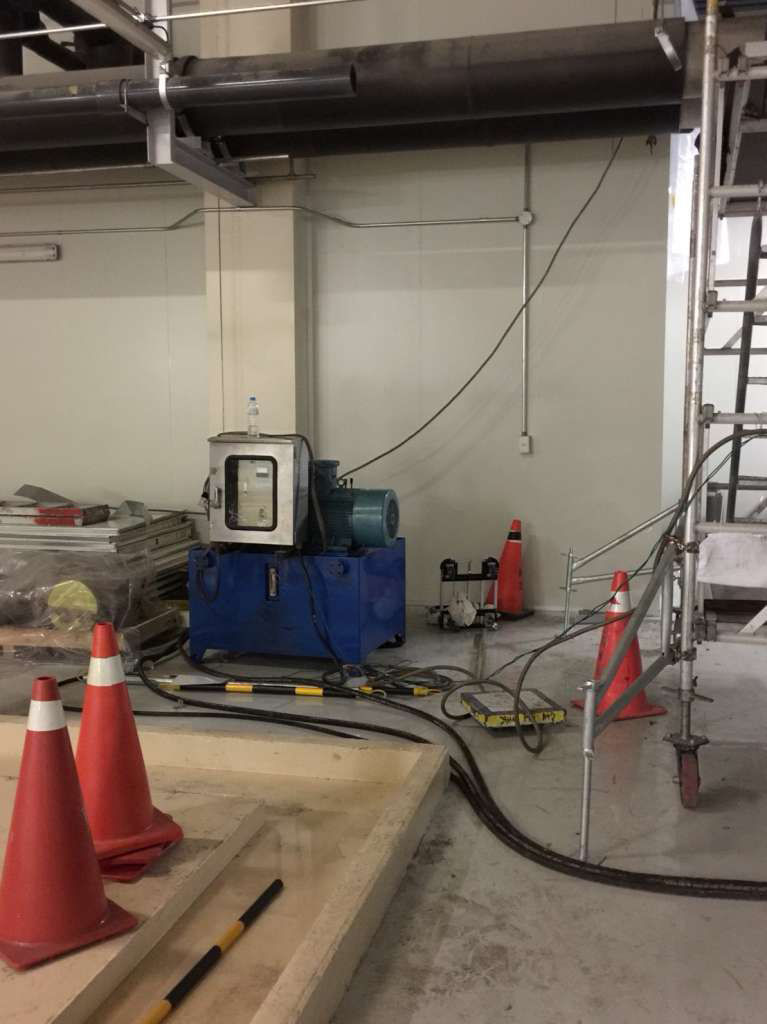

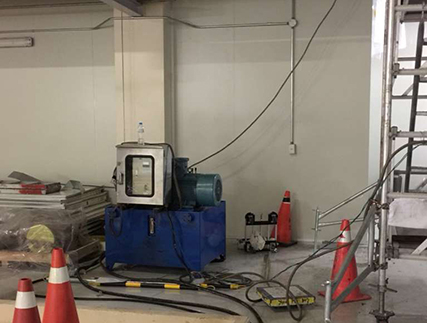

油壓機定位

不斷水開孔完成確認鐵片取出

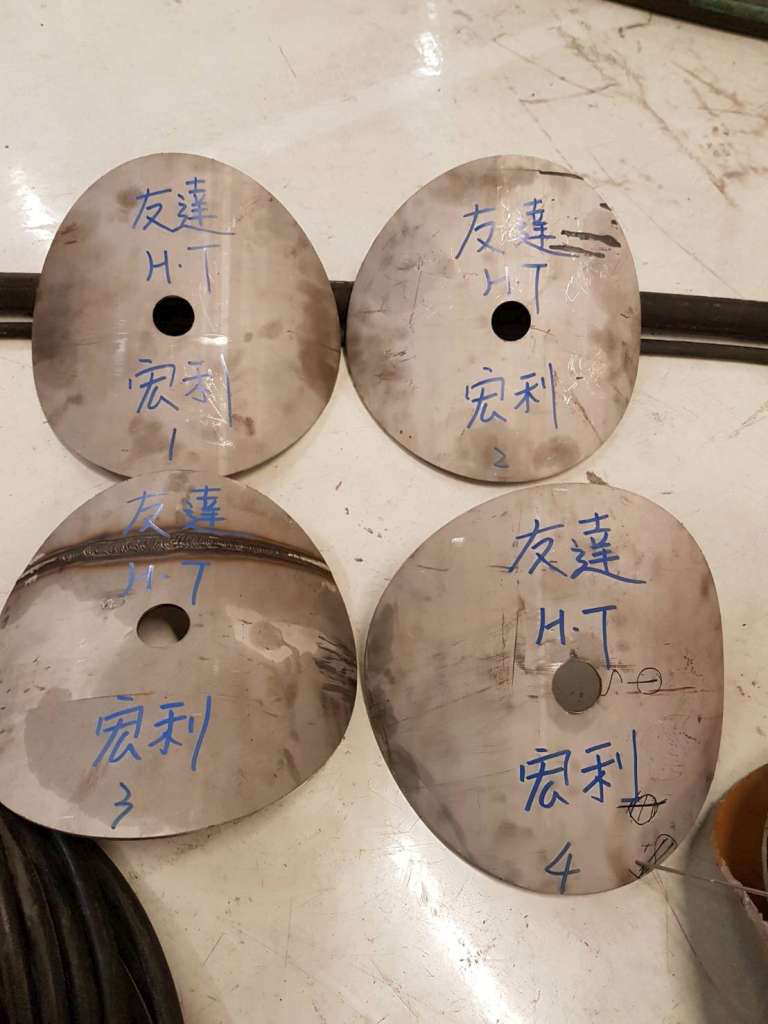

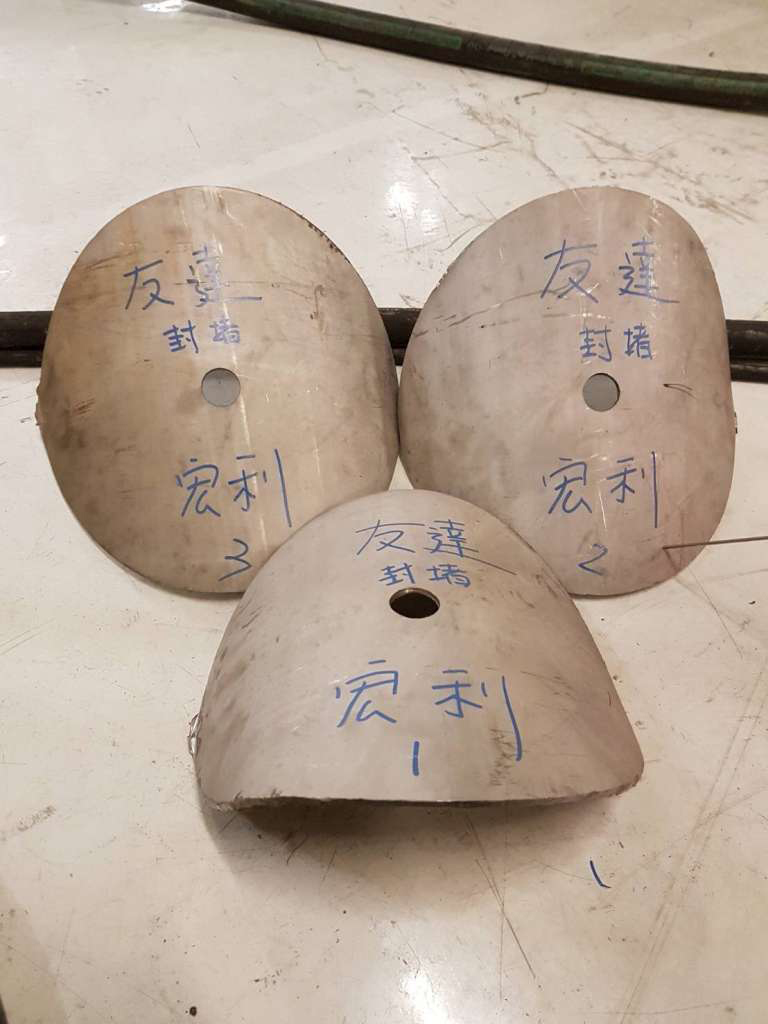

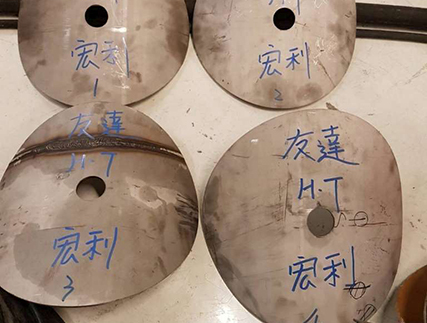

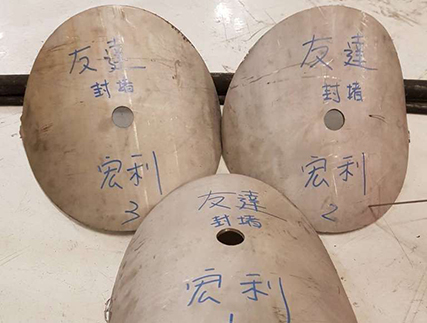

取出不斷水開孔鐵片x4pc(16")

取出不斷水封堵鐵片(16'')

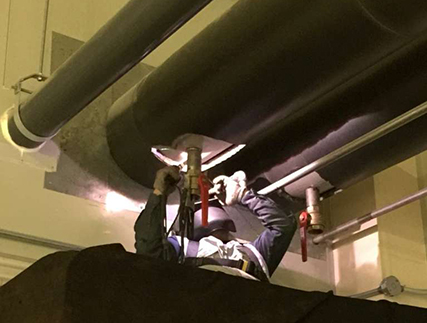

人員於Drain位置進行開孔，以利後續排水作業

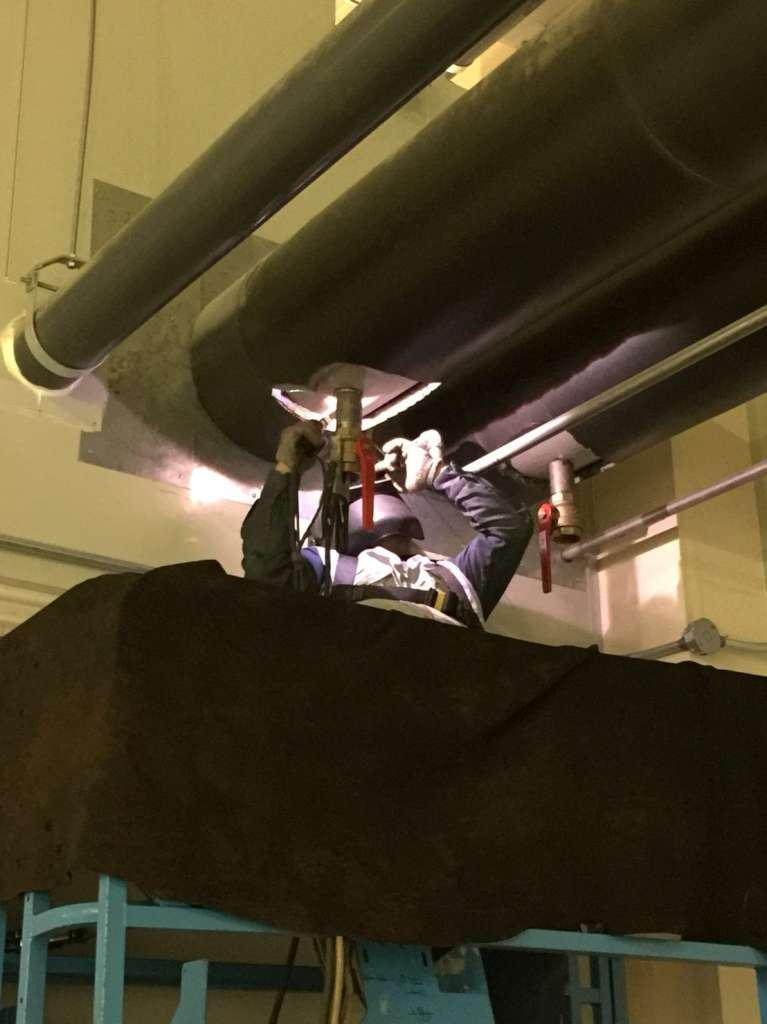

人員焊接Drain(排除管路內部的水)

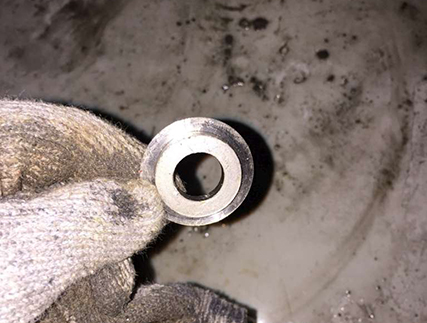

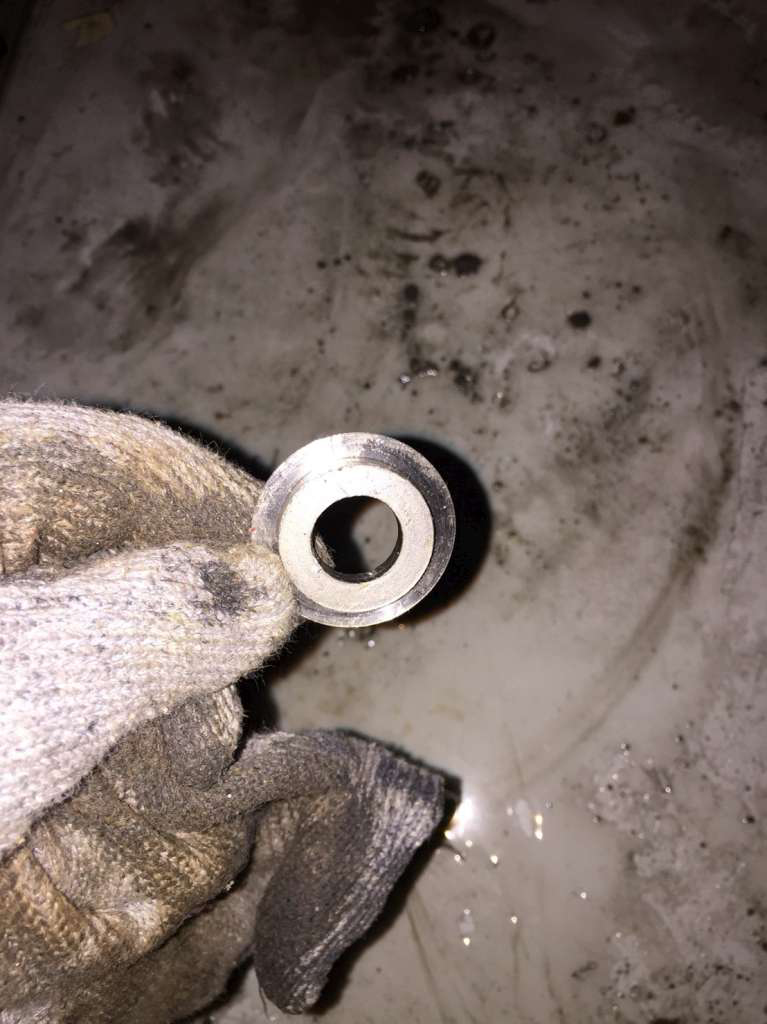

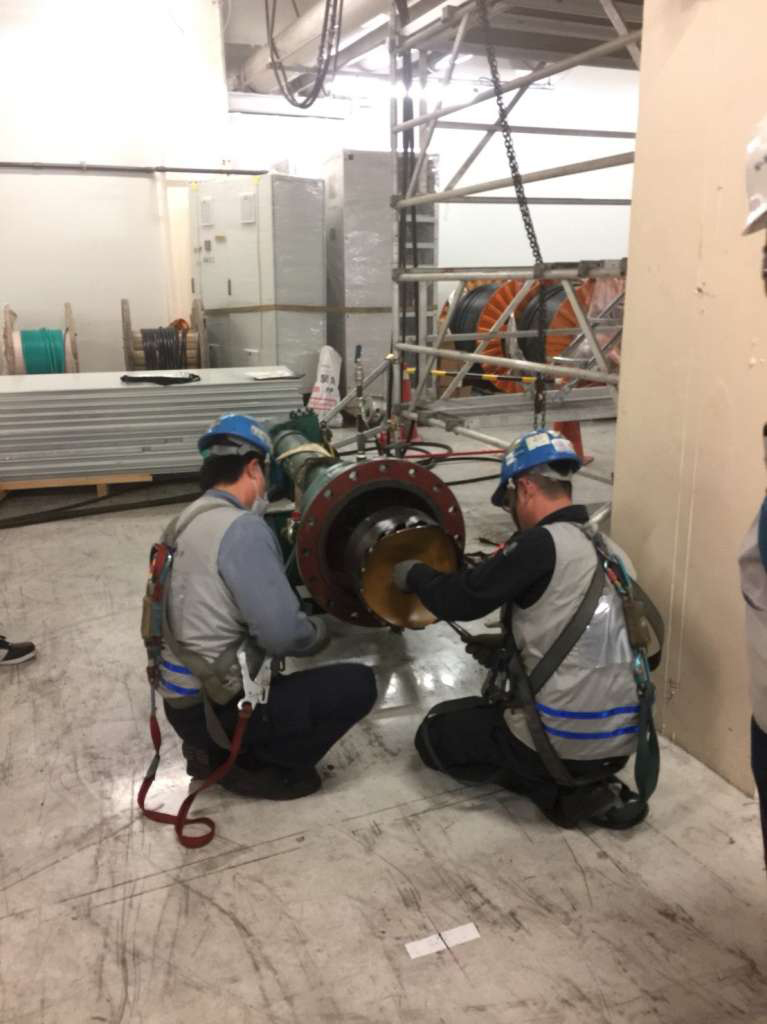

確認鐵片取出

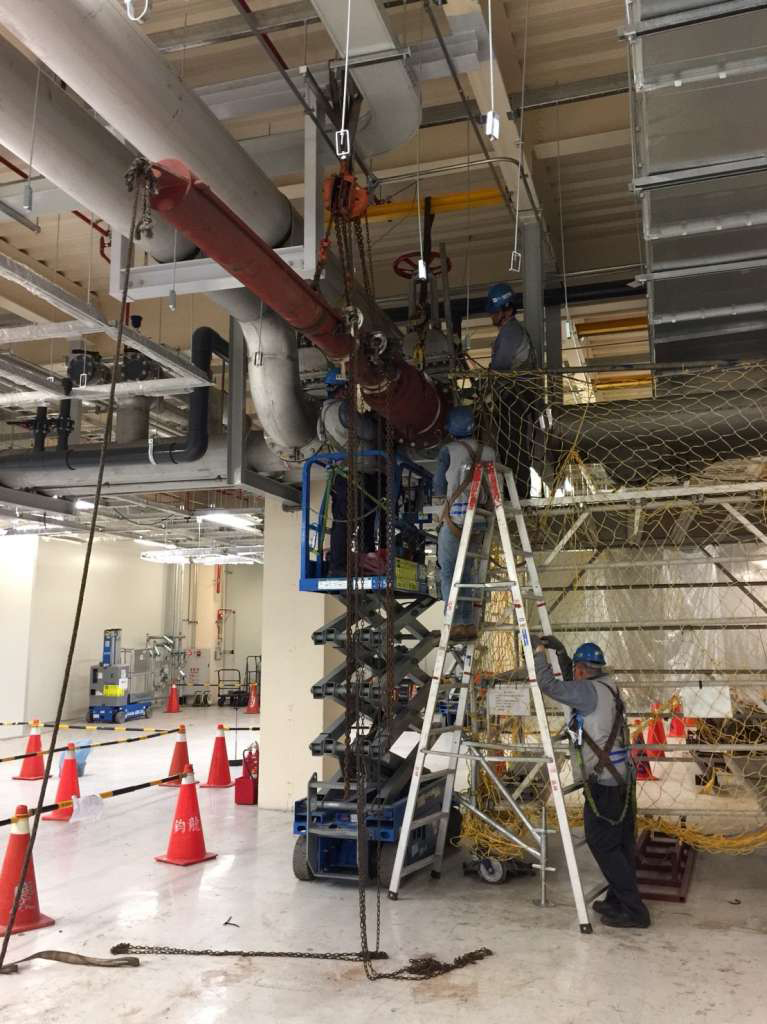

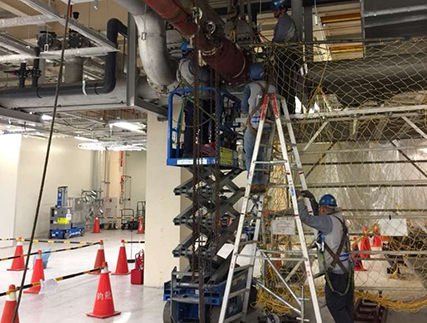

待業主By-Pass管線完成後，吊裝封堵機具進行封堵作業

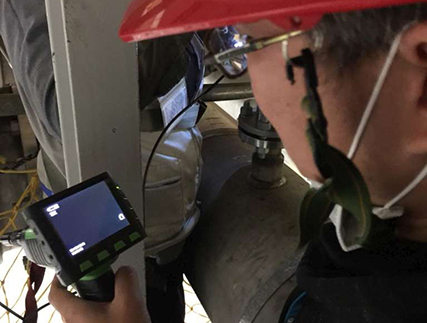

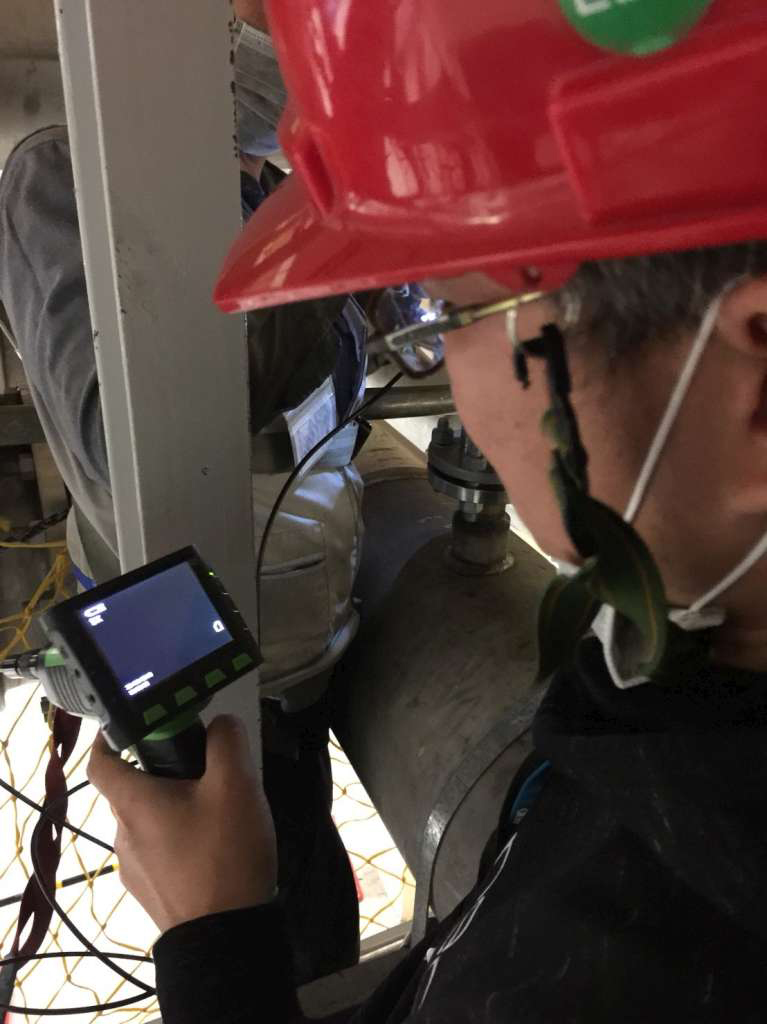

業主使用內視鏡確認管內阻斷情形

確認阻斷完成後開始進行切管作業

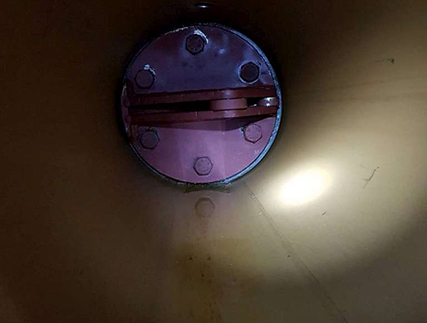

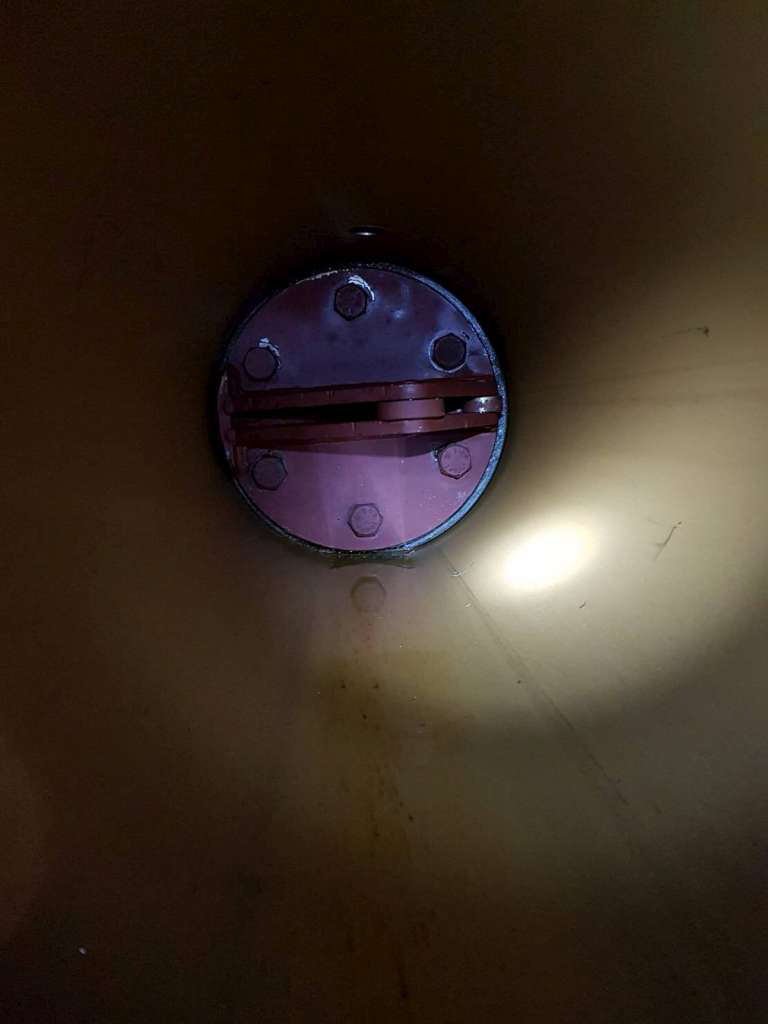

切管後，確認管內阻斷狀況(阻斷率99%，無洩漏)

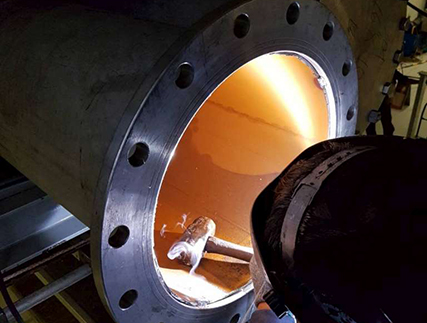

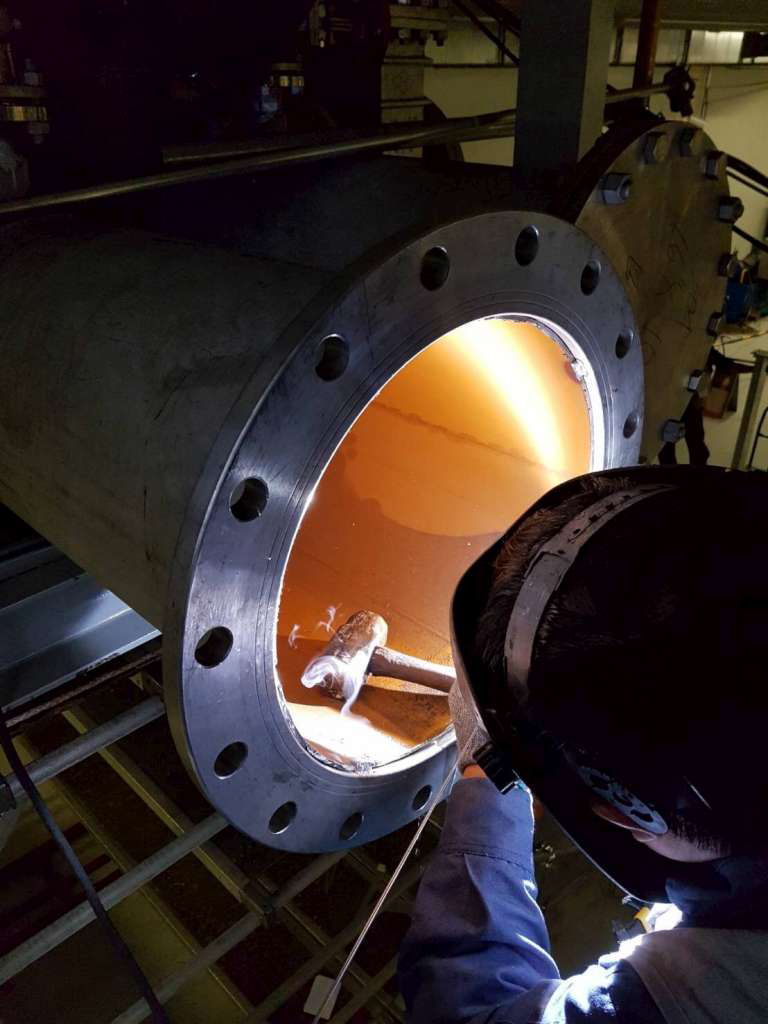

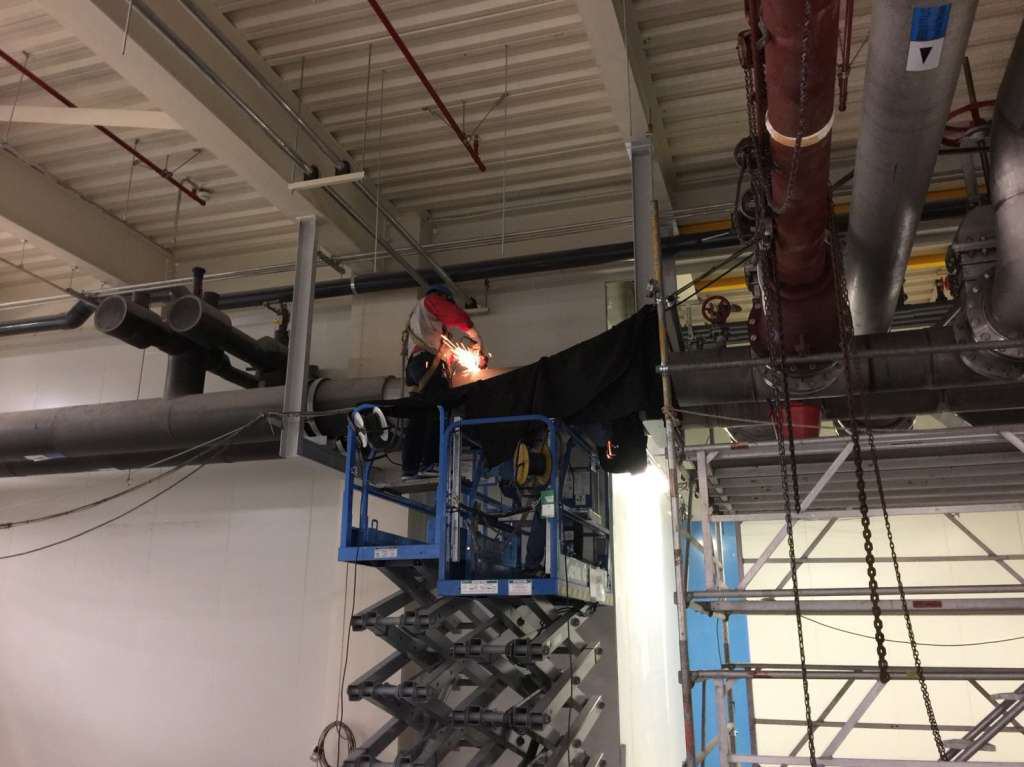

切管處進行法蘭面焊接作業

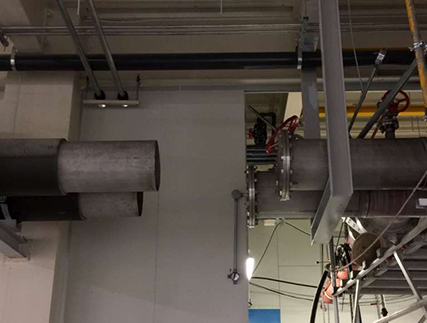

焊接完成後鎖上盲法蘭

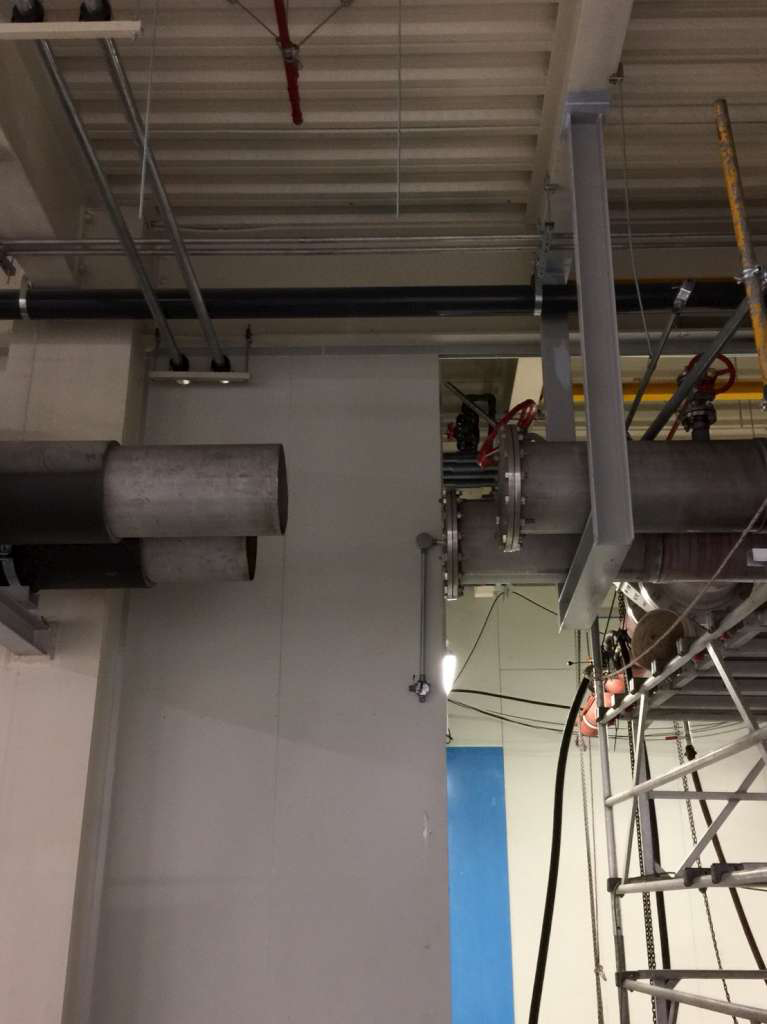

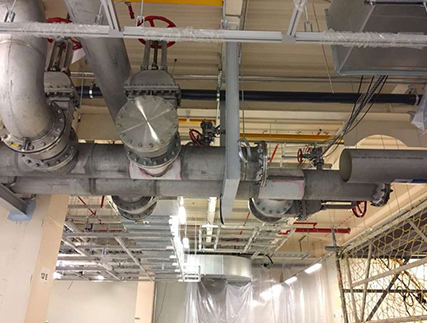

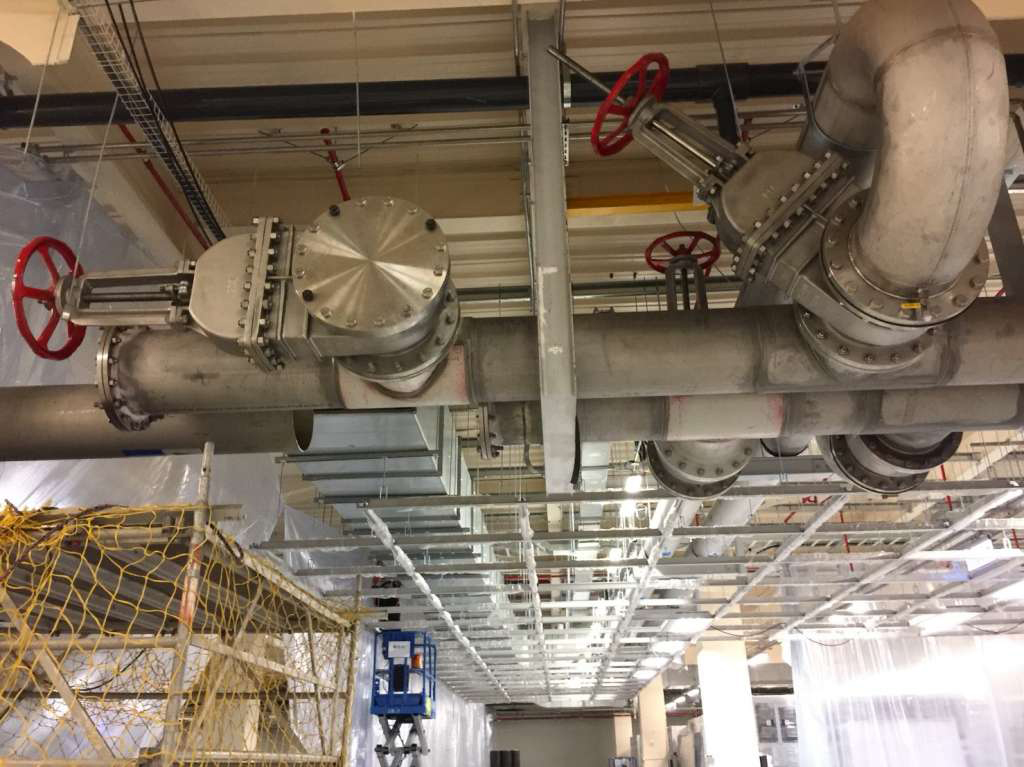

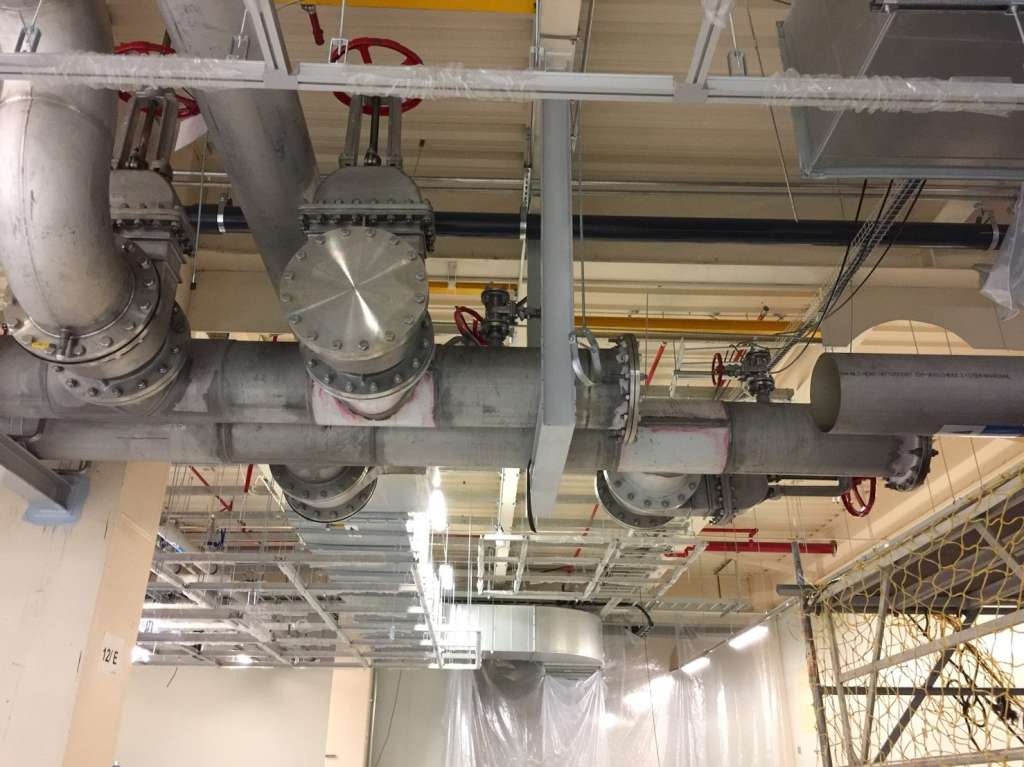

PCW不斷水開孔及封堵完成(1)

PCW不斷水開孔及封堵完成(2)

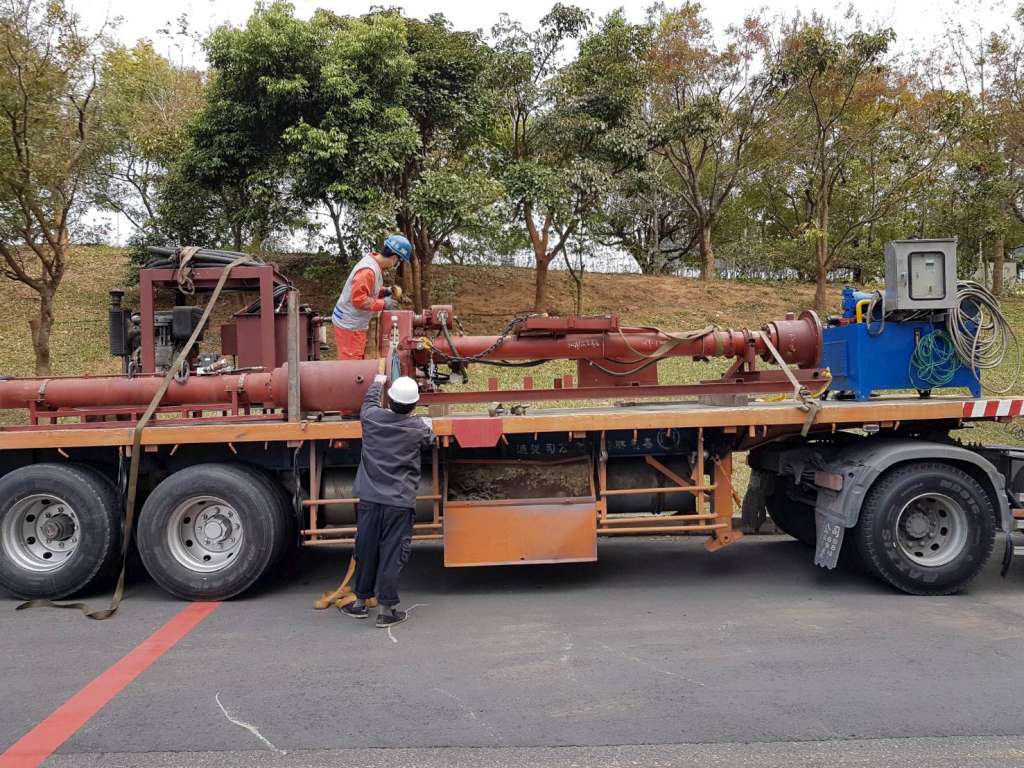

工程結束，機具上車撤廠
