Pig 管路清洗

管路是一個企業持續營運的重要一環，因此清管是持續維護管路的一種方式；管路中如有累積異物不僅會導致流量減少，也可能因為高壓導致能量消耗增加，甚至堵塞管道。在最壞的情況下，它會導致管路可能發生洩漏或其他相關危險存在，所以於固定時間內進行管路清管是有必要性的。

優點：

  1. 屬於物理性清潔方式，施工工期短且安全度高。
  2. 管壁刮除能力佳，能夠確實將管壁污垢清除。
  3. 管路清潔後，管路流體輸送更順暢。
  4. 適應度高，可用於不規則管路(T型或U型)。有不同種類PIG型式。
  5. 長途管線洩漏點及腐蝕處偵測標定。
  6. 延長管路壽命。

運用於：

  1. 新建管線內雜物及銹垢的清除。
  2. 舊有管路製程堆積物、污泥的清除。
  3. 管線修改動火前管線內易燃、易爆危險物料清除。
  4. 生產原料製程變更，管線內物料徹底清除。
  5. 加熱爐類爐管內積碳層碳垢刮除。
  6. 多項物料共用同一管線之共用管理系統設計與設置。

步驟：

  1. 現場環境位置確認，並於施作前再針對管路確認管路內容物。

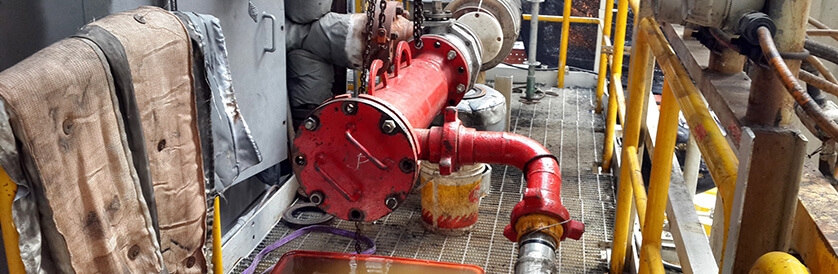

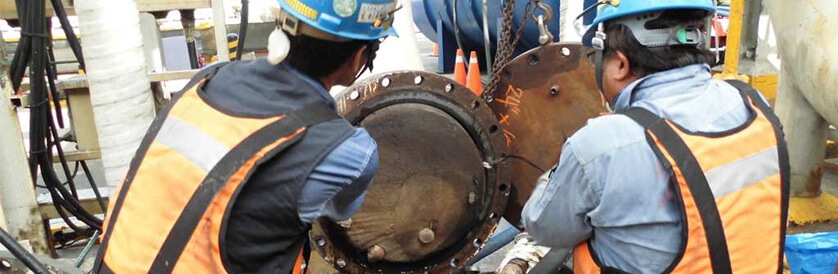

  2. 將預計施作之管段進行排空並移除一段短管安裝發射器；如未排空則選擇有隔離閥之位置進行法蘭拆除並安裝發射器。
  3. 於預計施作之管段另一端安裝接收器或以太空袋進行承接管內汙垢。
  4. 將PIG塞入預計清管管路內部，完成後以水壓或氣壓方式進行清管的動作。
  5. 多次清理後，確認管內雜物已全數清出。
  6. 施工完成，將移除之管段進行管路復原作業。

專用PIG種類 / 用途

PIG種類性能及用途
  1. 非常柔軟，高吸水性PIG。
  2. 管內移動時其體積有可能收縮至1/4。
  3. 管內密封性極佳。
  4. 使於大小不同口徑清洗或管路內乾燥用。
  1. 表面平滑，柔軟性優良，管內密封性良好。
  2. 使用於管路內部調査，新管內洗，軟質汚垢排出,管內流體更換, 藥劑洗淨等。
  1. 在HB PIG表面上交叉卷附耐磨耗性樹脂帶。
  2. 管內移動性優良、有高耐磨耗性。
  3. 使用於一般汚垢的除去排出, 新管清洗。
  1. 在RCC PIG表面上，附加帶狀鋼絲刷。
  2. 管壁生銹去除, 油分去除性能優良。
  3. 用清新管內洗, 管內研磨整理。
